The LESER Pilot Operated Safety Valve (POSV) is controlled by process medium. To achieve this, the system pressure is applied to the pilot valve (= control component for the main valve) via the pressure pickup. The pilot valve then uses the dome above the main valve piston to control the opening and closing of the main valve.
There are two types of pilot-operated safety valves, showing their difference in the opening characteristics.

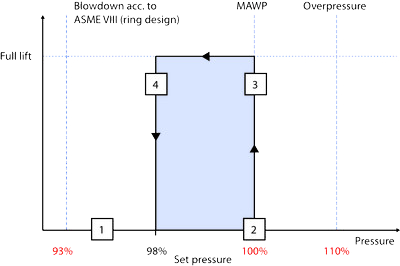

LESER Series 810 - Acción Pop
El LESER Series 810 - Acción Pop se abre y se cierra abruptamente.

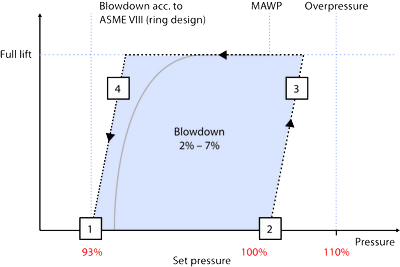

LESER Series 820 - Modulate Action
El LESER Series 820 - Modulate Action se caracteriza por la apertura proporcional.
Durante la operación, el POSV pasa por estos estados operativos básicos:
1. Abajopresión de set : Funcionamiento normal
Durante el funcionamiento normal, el presión del sistema se recoge en el válvula principal entrada y se dirige a la cúpula (véase la ilustración).
Como el área de la cúpula es mayor que el área de la válvula principal asiento Esto mantiene el válvula principal cierre hermético.
2. Enpresión de set : Estado de actuación
Enpresión de set , el piloto válvula actuador. El medio ya no se dirige a la cúpula (ver ilustración). Esto evita un mayor aumento de la presión en la cúpula.
Además, la cúpula está ventilada. Como resultado, la fuerza de cierre cesa como condición previa para que el sistema sobrepresión empuje la válvula principal apertura.
3. Válvula principal apertura
El válvula principal abre. Dependiendo de la diseño de la piloto válvula , esta apertura es rápida y completa (Pop Action) o gradual y parte ial siguiente presión del sistema (Modulate Action ).
4. A la presión de cierre: Rellenar la cúpula
Si presión del sistema cae a la presión de cierre, el piloto válvula actuador y de nuevo dirige el medio hacia la cúpula.
La presión en la cúpula se acumula y el válvula principal cierre se produce de forma rápida y completa (Pop Action) o bien de forma gradual y parte en sentido contrario presión del sistema (Modulate Action ).
Su persona de contacto local le ayudará con todas las preguntas relacionadas con el válvula de seguridad .
