Fonction de base d'une ressort soupape de sécurité

Soupape fermé
Dans le cas d'une charge soupape de sécurité directeressort , la force de fermeture ou la ressort force est appliquée par une hélice ressort qui est comprimée par une vis de réglage. La ressort force est transférée via le sgoupille dle sur les contre le buse clapet plombs tant que la ressort force est supérieure à la force créée par la pression au niveau dus clapet . La figure montre la clapet surface agrandie buse et la surface entrée de a soupape de sécurité avec les forces agissant sur les soupape clapet .

Soupape en ouvrant
Dans une situation difficile, un soupape de sécurité testament s'ouvre à un moment prédéterminépression de début d'ouverture (PDO) . La ressort force F_s agit dans direction de refermeture et Fpla force créée par la pression exercée sur le entrée soupape de sécurité , agit en sens d'ouverture . Dans pression de début d'ouverture (PDO) les forces Fs et Fp sont équilibrées. Il n'y a pas de force résultante pour maintenir le clapet bas sur le siège . La soupape de sécurité fuite commence de manière visible ou audible (clapet harge initiale audible).

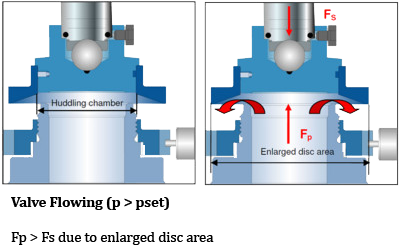

La pression en dessous du soupape doit augmenter au-dessus du pression de début d'ouverture (PDO) avant que le soupape de sécurité levée . En raison de la restriction du flux entre le clapet et le vis de réglage , la pression s'accumule dans la chambre de regroupement. La pression s'exerce désormais sur une zone élargieclapet . Cela augmente la force Fp afin de surmonter la ressort force supplémentaire nécessaire pour comprimer davantage le ressort La soupape volonté d'ouvrir rapidement avec un "pop", dans la plupart des cas à son plein levée . Surpression est l'augmentation de la pression au-delà de ce qui est pression de début d'ouverture (PDO) nécessaire pour la soupape de sécurité réalisation de la pleine levée et entière bouchon acité. Les surpression codes et les normes prévoient limite d'utilisation un maximum surpression de pression de début d'ouverture (PDO) . Une valeur typique est de 10 %, allant de 3 à 21 % selon le code et application .

Schéma fonctionnel

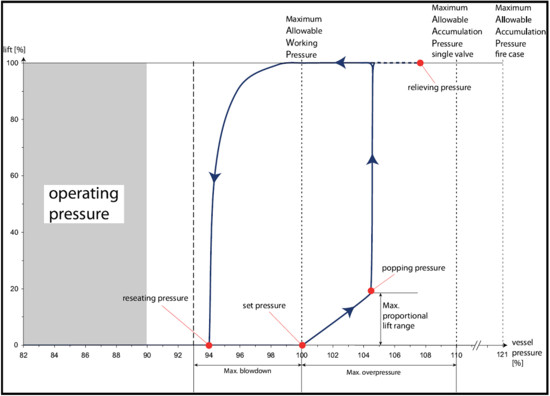

Le diagramme suivant montre une courbe fonctionnelle typique d'un ressort soupape de sécurité .

Exploitation d'une API Série 526 soupape de sécurité avec vis de réglage pression de début d'ouverture (PDO) définition initiale audible clapet du harge.

Il est important de comprendre que la pression de service valeur de l'équipement protégé doit rester inférieure à pression de refermeture la valeur de l'équipement protégésoupape . La plupart des fabricants et des codes et normes recommandent une différence de 3 à 5 % entre pression de refermeture les deux, pression de service afin de permettre une bonne utilisationsiège de l'équipement soupape et de le rendre à siège étanchéité nouveau performant.
