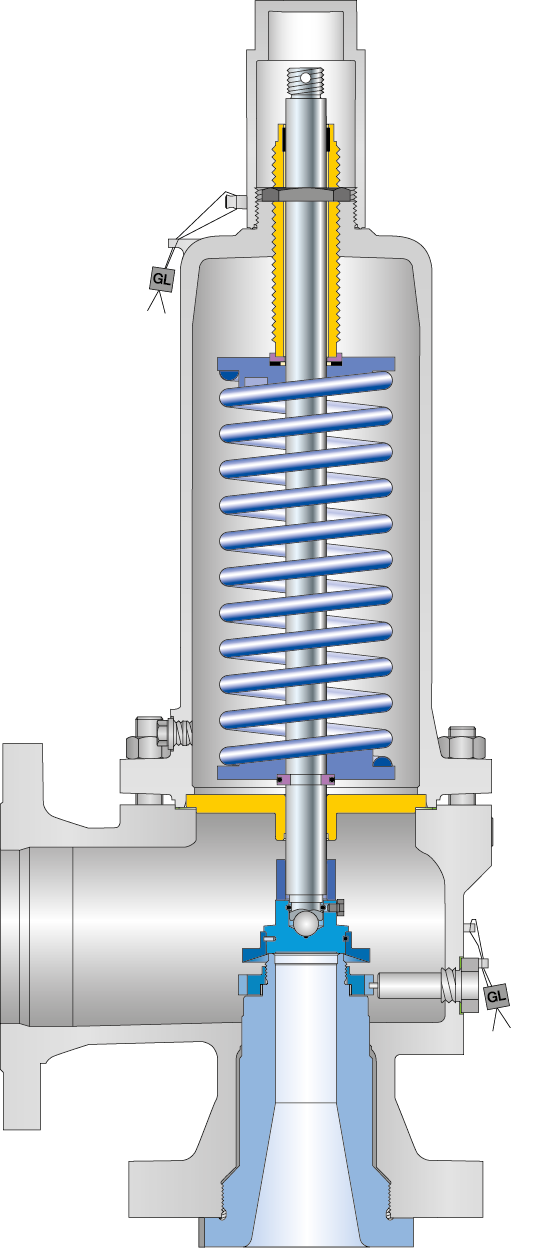

Technical specifications Type 526

Номинальный диаметр на входе

DN 25 - DN 200 | 1" - 8"

Орифиса

D - T

Фактический диаметр орифисы d₀

14 - 161.5 mm | 0.551 - 6.36 in

Фактическая площадь орифисы A₀

154 - 20485 mm² | 0.239 - 31.75 in²

Давление

0.12 - 413.8 bar | 2 - 6000 psig

Класс давления на входе

CL150 - CL2500

Температура (в соответствии с DIN EN)

-270 to 550 °C | -454 to 1022 °F

Температура (согл. ASME)

-268 to 538 °C | -450 to 1000 °F

Материал корпуса

1.0619, 1.4408, 1.7357 | SA 216 WCB, SA 351 CF8M, SA 217 WC6, SA 352 LCB, SA 351 CF3M, SA 995 Gr 4A CD3MN (Duplex), SA 494 M35-1 (Monel), SA 494 CX2MW (Hastelloy), SA 494 CW-6MC (Inconel)

Присоединение клапана

Flange acc. to ASME B 16.5 or acc. to DIN EN 1092-1 or acc. to JIS 2220

Материал сильфона (опционально)

INCONEL® 625

Тип нагрузки

Spring loaded

Разрешения

ASME Sec. VIII Div. 1, DGRL/DIN EN ISO 4126-1, DGRL/AD 2000-Merkblatt A2, AQSIQ, EAC

Классификационные общества

LR, RINA, DNV GL, BV, ABS, KR
