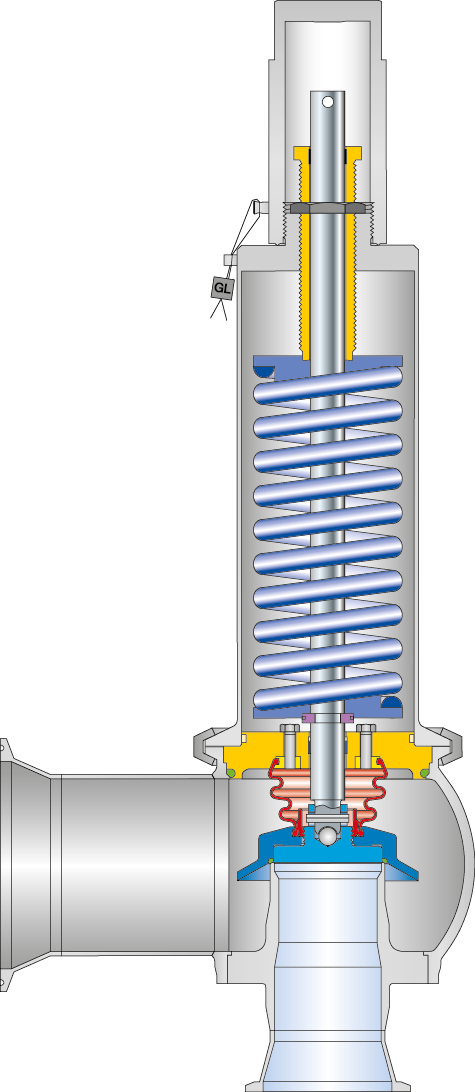

Technical specifications Type 488

Номинальный диаметр на входе

DN 25 - DN 100 | 1" - 4"

Орифиса

G - P

Фактический диаметр орифисы d₀

23 - 92 mm | 0.906 - 3.622 in

Фактическая площадь орифисы A₀

416 - 6648 mm² | 0.644 - 10.304 in²

Давление

0.1 - 16 bar | 1.5 - 232 psig

Температура (в соответствии с DIN EN)

-45 to 250 °C | -49 to 482 °F

Материал корпуса

1.4404 | SA 479 316L

Присоединение клапана

Clamps acc. to ASME BPE, DIN 32676, ISO 2852 , Aseptic clamp acc. to DIN 11864 T1 Series A or B (with nut) or DIN 11851, Neumo Sterile thread (with nut), Welded end connection acc. to DIN 11850, Flange acc. to DIN EN 1092 / ASME B 16.5 / DIN 11864 T2 Series A or B, Aseptic flange, Nut flange, Smooth flange, Varlvent connection

Материал сильфона (опционально)

EPDM

Тип нагрузки

Spring loaded

Разрешения

PED/ DIN EN ISO 4126-1, PED/ AD 2000-Merkblatt A2, ASME Sec. VIII Div. 1, CRN, AQSIQ, EAC

Особенности

HyTight Assembly Designed and manufactured acc. to: DIN 11866, ASME BPE, EN 1672-2, DIN ISO 14159, USP class VI and FDA 21 CFR
