Пропорциональный клапан

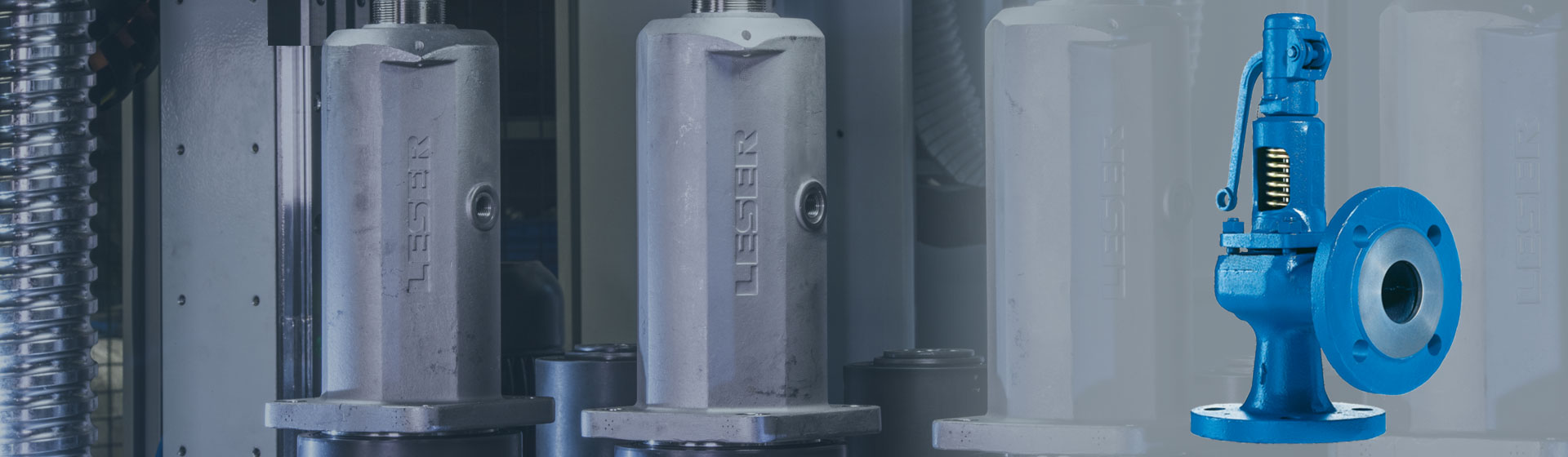

Пропорциональный клапан Предохранительный клапан от LESER

Предохранительный клапан s для динамики низкого давления

  • Низкие потери СМИ при открытии
  • Идеально подходит для теплового расширения
  • Широкий опции ассортимент
  • Постоянная противодавление до 40 бар (580 фунтов на кв. дюйм, ман.)
  • Отличное соотношение цена-качество
  • LESER Nanotightness: Превышает требования к герметичности по API 527 на 50%.

Отрасли

Разрешения

LESER Пропорциональный клапан предохранительный клапан s исполнение редактируются, маркируются, изготавливаются и утверждаются в соответствии с требованиями следующих правил:

  • сертификация LESER CE
  • одобрение LESER EAC
  • LESER China TS Утверждение TS

Типы клапанов

Type 431 / 433

Medium capacities with a large proportional opening range

DN 15 - DN 150 (1/2" - 6")

Type 431 / 433 PN 160

High proportional opening area and high pressure

DN 15 - (1/2" - )

Технические характеристики Пропорциональный клапан

Номинальный диаметр на входе
15 - 150 | 1/2 ДЮЙМА - 6 ДЮЙМОВ
Фактический диаметр орифисы d₀
12 мм - 92 мм | 0,47 дюйма - 3,62 дюйма
Фактическая площадь орифисы A₀
113 мм² - 6648 мм² | 0.175 in² - 10.3 in²
Давление
0,2 бара - 160 бар | 2,9 фунтов на кв. дюйм - 2320,6 фунтов на кв. дюйм
Температура (в соответствии с DIN EN)
-270 °C до 450 °C | -454 °F до 842 °F
Присоединение клапана
Фланец в соответствии с DIN EN 1092 или ASME B16.5.
Материал сильфона (опционально)
Нержавеющая сталь
Тип нагрузки
Пружина -загруженный
